新聞中心
聯(lián)系我們
手 機：17898826917
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號5幢
史上最全各類塑料的沖擊性能及常用增韌劑
時間：2020-05-17 10:04
閱讀：1741
來源：互聯(lián)網(wǎng)
????????塑料的沖擊強度是其力學性能的一個最主要指標之一，幾乎和塑料的拉伸強度、斷裂伸長率一樣重要。
????????衡量塑料沖擊強度大小的指標有三個，分別為懸臂梁沖擊強度、簡支梁沖擊強度和落球沖擊強度，它們相互之間沒有相互可轉(zhuǎn)換性，也沒有相互可對比性，甚至有時還會出現(xiàn)相反的結(jié)果，例如PA66和PPO、PC和LDPE等等，具體見表1所示。因此要對不同塑料沖擊強度大小進行比較，必須用同一種測試方法，才具有可比性。
????????數(shù)顯懸臂梁塑料沖擊強度測試儀

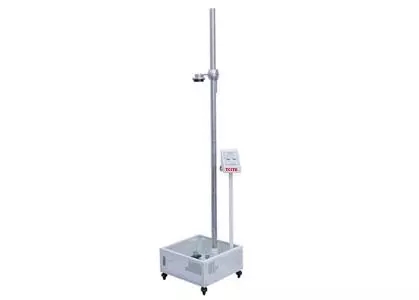

????????落球沖擊試驗機

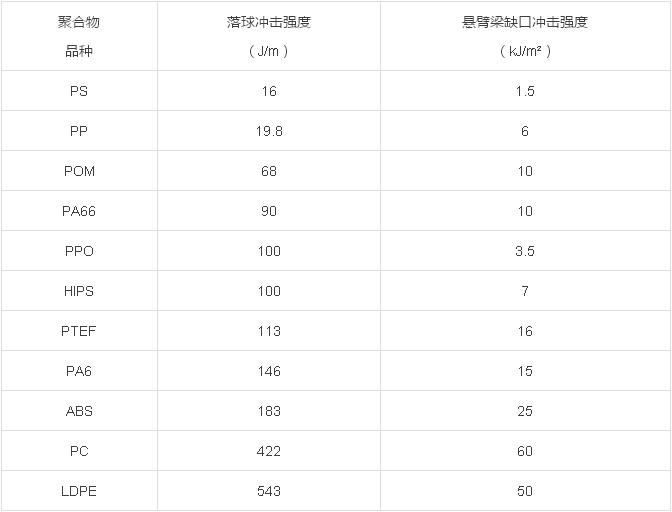

表1 常用塑料的沖擊強度
?????????
??????? 同一種沖擊強度又可以分為為開設(shè)缺口和不開設(shè)缺口兩種，開設(shè)的缺口又可以分為V型和方口型兩類。不同溫度下塑料的沖擊強度也大不相同，所以測試時必須規(guī)定溫度值，一般設(shè)兩種溫度，常溫為23℃，低溫為-30℃。因此采用同一種方法測試塑料的沖擊強度時，一定還要注明測試溫度和是否開設(shè)缺口，如果沒有標注溫度和是否開設(shè)缺口就默認為常溫和沒有開設(shè)缺口的測試條件。
????????不同塑料的沖擊強度相差很大，具體如表1和表2所示，以落球沖擊強度比較最大的塑料為LDPE、沖擊強度最小的為PS，以懸臂梁缺口沖擊強度比較PC最大、PS最小、PPO次之。
????????提高塑料沖擊強度的方法為加入增韌劑，可以用于塑料的增韌劑品種很多，不同塑料可以適用的增韌劑不同，具體選擇時可以參考作者整理的表2，不一定很準確僅供參考。
表2?不同塑料的懸臂梁缺口沖擊強度和適合的增韌劑品種
?
